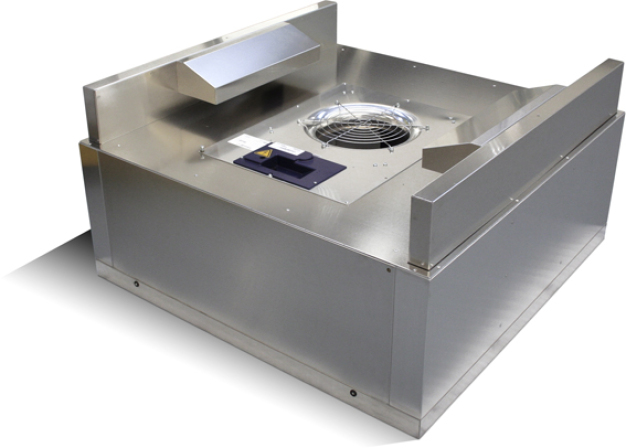

Filter Fan Unit RETURN AIR
Filter Fan Unit RETURN AIR
Die innovative Lösung für Reinraumfertigungen mit bauseitig bedingten unzureichenden Rückluftzonen
Die Problemstellung: Immer häufiger werden Anlagenbauer vor Probleme mit räumlichen Begrenzungen bei Neuanlagen gestellt. Diese baulichen Vorgaben eröffnen neue Chancen für innovative Produktlösungen.
Die Lösung:
Auf Basis seiner langjährigen Erfahrung in der Partikel-Kontaminationskontrolle bietet M+W Zander Products ein einzigartiges Portfolio an Standard und High-Tech FFUs für die verschiedensten Anforderungen und Designs heutiger Reinraumfertigungen. So wurde die Filter Fan Unit RETURN AIR von M+W Zander Products speziell für Einbausituationen entwickelt, bei denen aufgrund der bauseitigen Gegebenheiten keine ausreichenden Rückluftzonen für die Umluft zur Verfügung stehen.
Die Funktionsweise:
Die Luft wird im oberen Bereich angesaugt und ? je nach Ausführung ? über ein Vorfilter vorgereinigt. Im unteren Bereich wird die Luft über einen Schwebstofffilter gereinigt und vertikal in den Reinraum eingebracht. Durch Erzeugung einer turbulenzarmen Verdrängungsströmung können die Reinheitsklassen 5.0 bis 8.0 nach DIN EN ISO 14644-1 bzw. M3.5 (1) bis M6.5 (100.000) nach US Fed. Standard 209E erzielt werden. Über integrierte Rückluftkanäle gelangt bis zu 50 Prozent der ausgeblasenen Luft wieder ins Plenum und wird dort vom Ventilator angesaugt. Die Rückluftkanäle in der FFU sind höhenverstellbar, um Aufbauten (gerade AMC-Filter oder Feinstaubfilter) zu integrieren. Durch speziell entwickelte Luftleitbleche am endständigen Filter wird ein Kurzschluss der Luft im Reinraum vermieden.
Die Vorteile:
Geeignet sind diese Einheiten für die Ausrüstung einzelner Arbeitsplätze oder auch kompletter Reinräume. Durch diese Produkteigenschaften liegen noch weitere Vorteile auf der Hand: Die Einsparung von Doppelbodenhöhe spart bares Geld. Darüber hinaus kann der Reinraum mit schmaleren Rückluftschächten realisiert werden. Ebenso sind nur verhältnismäßig kleinere Umluftkühler notwendig. Durch die Reduzierung der Umluftmengen in den Rückluftschächten werden zusätzlich Betriebskosten (TCO) eingespart.
